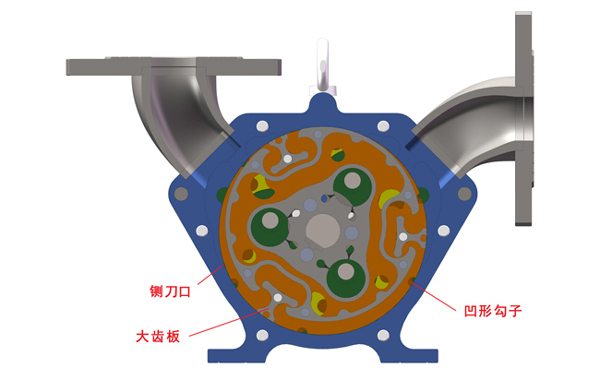

转轮泵粉碎结构示意图
壳体壁出入口处设置有钝铡口,转子转盘边缘设置有凹口勾子。
当机器运行时,转轮上的大齿板相对于壳体上的钝铡口高速交叉运行,构成铡刀剪切的动作,当杂物于此位置构件相交叉无法通过时,则会被切断击碎。部份杂物有可能只与转轮相抵而未能顺利进入流道,此时阳轮幅板上的凹形勾子主动把靠近的杂物拉进通道,强行通过。
当杂物相对较大无法通过时,碰于铡口上,软杂物切断,硬杂物击碎。这相当于高效率的粉碎机构。实际最大能通过的粒径,大约是流道宽度的两倍(流道宽度具体数据每个类型的泵不同,联系技术员索要),超过这个粒径的不易打散的团粒结构,可能会成为堵塞流道之物,注意核实尺寸。
