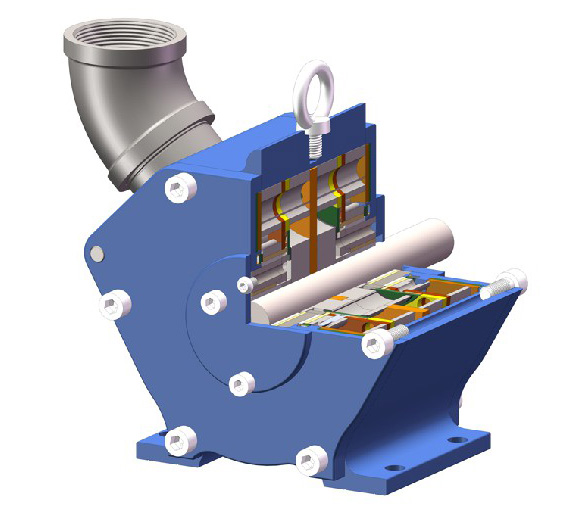

转轮泵剖切图(内部结构展示)

 力华转轮泵剖切内部结构图片

    转轮泵所有配件都参数化设计。十大规格转轮泵，（按1-10寸管径，分别为LH25、LH40、LH50、LH65、LH80、LH100、LH125、LH150、LH200、LH250）形状结构相同。流量复盖范围1-360方/小时。企业标准承受压力20KG，所有规格都统一标准。

    泵头由外壳、盖板、阳轮和阴轮四大部件构成。

    外壳：按出入口型式不同，分为法兰接口外壳和螺纹接口外壳(LH80及以下规格)两类，所有规格的出入口尺寸，都符合国标规定。管螺纹通用粗牙。

    盖板：按位置分为前盖板和后盖板。前盖板带有黄油孔和流向箭头标识，后盖板带有轴输入孔，孔内有油封，盖板顶侧面有电动机转向箭头标识。

    阳轮：阳轮幅板上装配1个阳轮毂芯和6个大板齿，阳轮毂芯连接轴和轴承。大板齿连接侧板。

    阴轮：由阴轮幅板、阴轮毂芯和阴轮辋构成。

    泵头主体材质企标为45#模钢，支持根据输送介质的物理和化学特性定制。定制材料主要有：铸钢、304、316、黄铜、合金。

////////////////////////////////////////////////////
