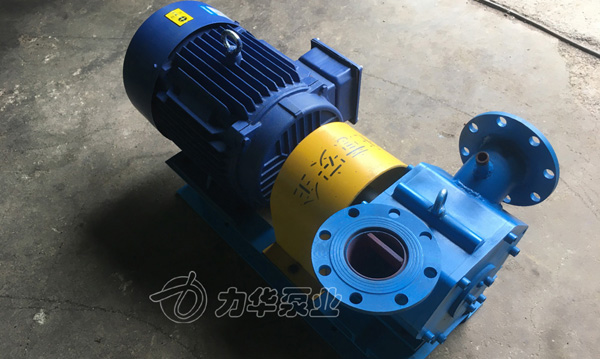

转轮泵是一种新型的容积性输送泵,具有独特的结构和工作原理,以下是详细描述:
结构
1. 粉碎机构
壳体壁出入口处设置有钝铡口,转子转盘边缘设置有凹口勾子。当杂物相对较大无法通过时,碰于铡口上,软杂物切断,硬杂物击碎。转子的勾子可主动把靠近的杂物拉进通道,强行通过。
2. 平推结构
转轮转动时,推板随圆周从入口向出口推动,形成圆周运动,且推板移动方向与流体移动方向完全一致,不存在相对运动。
3. 分层流动有效散热结构
输送较稀的浆料时,泵体内固有的离心作用会使流体分层。同时,泵体内精心设计的散热结构密切配合这种分层流动,消散热量,减少温升,也能减少浆料对过流腔产生的磨损。
4. 密封部位
泵体结构特殊设计,使得正常运行过程中,密封部位处于低压力区域,减小了密封的压力,降低了密封的要求,工作安全稳定。
5. 整体结构特点
结构紧凑,体积小,重量轻。同流量对比,体积约为螺旋转子泵的1/4,重量比约为1/3。形体规整,安装操作方便,适合车载类泵和非固定类泵等。
6. 允许干运行的相关结构
泵体产生热量少,散热结构与流道紧密结合,很容易经浆料带走,消散热量。泵内无○形圈等橡胶类易热变形配件,壳体与转子之间有间隙,不直接摩擦。
7. 气液固三相混送结构
属于容积性输送泵,具备相关结构使其能够气液固三相混送。气体易缩胀,固体阻碍正常流动,所以对气体含量和固体粒径、稠度等有一定要求。
工作原理
1. 杂物处理原理
基于粉碎机构,运行过程中杂物吸入管道后,或直接通过不产生阻挡,不影响正常流通;或与铡口相交,软杂物切断通过,硬杂物击碎通过,不卡不堵。
2. 输送原理
采用平推输送结构,避免了挤压输送带来的问题。平推输送不存在挤压的情况,适合于含杂物或不均质和较高浓度污泥浆料的工况。浆料从过流腔通过时,平推结构不产生剪切,不产生旋涡与弹压,形成了轻压缓送的特点,对泵腔磨损大幅度减小,延长了泵的使用寿命,同时腔体内冲撞挤压小,经其输送的浆料保持原有的品质不变,不易起任何理化反应,适于输送剪切敏感性流体。
3. 散热原理
通过分层流动有效散热结构,利用含水量大密度小流动性好的部份环绕散热部件,增加散热效果。热量产生部位与流体充分接触,快速传递热量让流体带走,减少温升。
4. 干运行原理
因为泵体产生热量少,散热结构与流道紧密结合,内部无易热变形配件且壳体与转子有间隙不直接摩擦,所以适当时间干运行不影响泵体。
5. 三相混送原理
作为容积性输送泵,在满足气体含量和固体相关要求的前提下,利用自身结构实现气液固三相混送,具备扫仓功能,可用于多种作业,如油车灌油与缷油,扫仓、管线放空、抽吸放空罐油品等。
////////////////////////////////////////////////////
